法蘭截止閥
型號:

法蘭截止閥

型號:J41H/W-16/25/40C/P/R

技術參數:

設計標準:GB/T12235 ASME B16.34 結
構長度:GB/T 12221 ASME B16.10
法蘭標準:GB/T9113/JB/T 79 B16.5
試驗和檢驗:JB/T 9092 API598

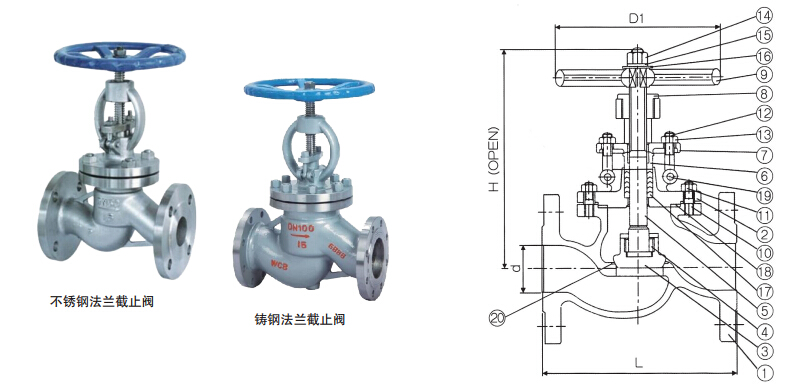

主要零部件材質

No. 零件名稱 材質
不銹鋼截止閥 鑄鋼截止閥 球墨鑄鐵
1 本體 ZG1Cr18Ni9Ti(CF8) WCB QT450
2 上蓋 ZG1Cr18Ni9Ti(CF8) WCB QT450
3 閥瓣 0Cr17Ni12Mo2(316) 0Cr19Ni9(304) QT450+ 黃銅
4 中軸固定環 0Cr17Ni12Mo2(316) 2Cr13 WCB
5 中軸 0Cr17Ni12Mo2(316) 2Cr13 HPb59-1
6 牛楠 0Cr19Ni9(304) 2Cr13 WCB
7 牛楠鎖片 ZG1Cr18Ni9Ti(CF8) ZG1Cr18Ni9Ti(CF8) WCB
8 牛軛 0Cr19Ni9(304) 2Cr13 WCB
9 手動轉輪 QT450-10 QT450-10 QT450
10 螺栓 0Cr19Ni9(304) 35 35
11 螺帽 0Cr19Ni9(304) 35 35
12 單眼螺栓 0Cr19Ni9(304) 35 35
13 螺帽 0Cr19Ni9(304) 35 35
14 螺帽 0Cr19Ni9(304) 35 35
15 華司 0Cr19Ni9(304) 35 35
16 銘牌 鋁板 鋁板 鋁板
17 填料 聚四氟乙烯(PTFE) 柔性石墨 柔性石墨
18 大薄片 聚四氟乙烯(PTFE) 石棉 石棉
19 0Cr19Ni9(304) 35 35
20 閥座 0Cr17Ni12Mo2(316) 0Cr19Ni9(304) ZCuZn40Pb2

尺寸表

公稱通徑 L H D1
15 130 113 80
20 150 113 80
25 160 125 80
32 180 145 100
40 200 180 130
50 230 200 130
65 290 205 150
80 310 350 240
100 350 365 240
125 400 430 300
150 480 450 300
200 600 510 360
250 730 620 420
