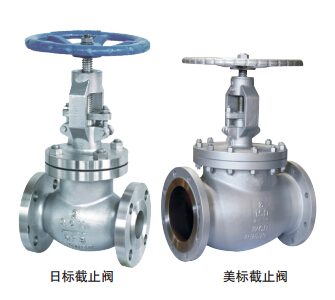

美、日標截止閥
型號：

美、日標截止閥

技術參數
（日標）：
設計標準：JIS B2071 B2081
結構長度：JIS B2002
法蘭標準：JIS B2212 B2214
試驗和檢驗：JIS B2003
 （美標）：
設計標準：ANSI 16.34
結構長度：ANSI B16.10
法蘭標準：ANSI B16.5
試驗和檢驗：API 598

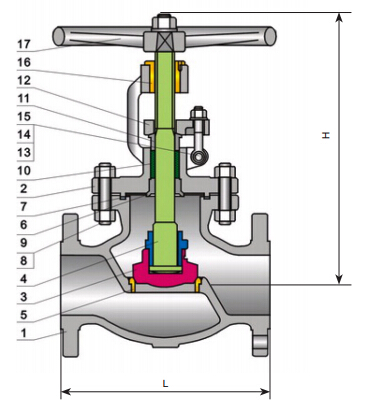

部件材質

序號

零件名稱

ASTM 材質

1

閥體

A216-WCB

A217-WC6

A352-LCB

2

閥蓋

A216-WCB

A217-WC6

A352-LCB

3

閥瓣

A105+CR13

A182-F11+HF

A3510-LF2+CR13

4

閥桿

A182-F6a

CR-MO-V

A182-F6a

5

閥座

A105+CR13

A182-F11+HF

A350-LF2+CR13

6

上密封座

A276-420

A276-304

A276-420

7

閥蓋墊片

纏繞墊片

304SS

鋼圈

8

閥蓋螺栓

A193-B7

A193-B16

A320-L7

9

閥蓋螺母

A194-2H

A194-7

A194-4

10

填料

石墨

11

填料壓套

A276-420

A276-304

A276-420

12

填料壓板

A216-WCB

A217-WC6

A352-LCB

13

活節螺栓銷

碳鋼

A276-420

碳鋼

14

活節螺栓

碳鋼

A193-B7

碳鋼

15

活節螺母

碳鋼

A194-2H

碳鋼

16

閥桿螺母

鋁青銅

17

手輪

可鍛鑄鐵

外形尺寸

ANSI Class 150Lb

NPS 2 2? 3 4 6 8 10 12 14 16 18 20 24
L 203 216 241 292 406 495 622 698 787 914 977 977 1295
H 280 535 445 515 560 615 815 910 1230 1450 1066 1117 1295

ANSI Class 300Lb

NPS 2 2? 3 4 6 8 10 12 14 16 18 20 24
L 267 292 318 356 444 559 622 711 838 863 977 1016 1346
H 425 485 505 570 640 845 900 980 1150 1371 1473 1574 1803

10K

NPS 2 2? 3 4 5 6 8 12 14 16 18 20 24
L 203 216 241 292 356 406 495
H 360 380 415 465 515 545 675

20K

NPS 2 2? 3 4 5 6 8 12 14 16 18 20 24
L 267 292 318 356 400 444 559
H 420 465 490 590 690 760 1070
