三功能閥
型號：DYH41X

產品概述

DYH41X 三功能閥為結合靜音止回、調節流量及關斷三種功能于一身之閥門可配合系統調節最佳流量，該閥能節省安裝費用、空間及時間。

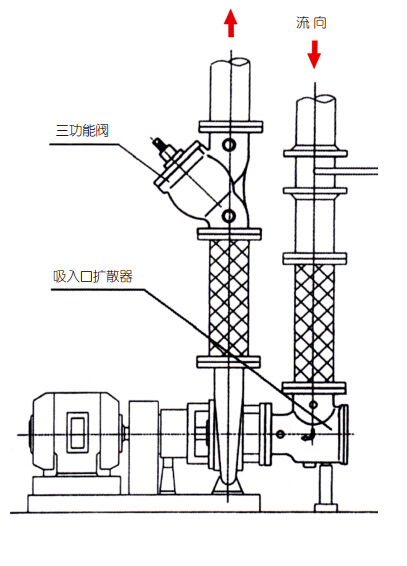

典型安裝示意圖
 主要零部件材料
No. 名稱 材質 標準
1 閥桿 不銹鋼 AISI 304
2 設定標尺 鋁青銅 ASTMC 61900
3 密封圈 丁腈銅 NBR
4 蓋 球鐵、碳鋼 ASTMA 536
5 螺母 鋁青銅 ASTMC 61900
6 彈簧 不銹鋼 AISI 304
7 蝶板 鋁青銅／球鐵 ASTMC 61900/ASTMA536
8 密封圈 丁腈橡膠 NBR
9 軸 不銹鋼 AISI 304
10 閥座 鋁青銅 ASTMC 61900
11 密封墊 丁腈橡膠 NBR
12 閥體 球鐵、碳鋼 ASTMA 536

主要外形連接尺寸（單位：mm）

DN D ΦD1 n-Φd L H
1.0MPa 1.6MPa 1.0MPa 1.6MPa
50 165 125 41748 2014/4/19 230 196
65 185 145 41748 2014/4/19 290 221
80 200 160 41870 2014/8/19 310 244
100 220 180 41870 2014/8/19 350 268
125 250 210 41870 2014/8/19 350 296
150 285 240 41874 2014/8/23 480 338
200 340 295 41874 8月23日 12月23日 600 421
250 405 350 355 12月23日 12月28日 730 492
300 460 400 410 12月23日 12月28日 730 552
350 520 460 470 16-23 16-28 980 645
