水力控制閥
型號：

產品概述

水力控制閥是九十年代后期由臺灣引進中國的，最早運用在一些農業國家的水利灌溉系統，大量生產于以色列、荷蘭、丹麥等歐洲國家，后來發展到美國、加拿大以及亞洲等地，并且在許多領域得到廣泛的應用和發展。我公司生產的系列水力控制閥在國內、外的建筑、消防、市政、電力、管網等系統都有良好的業績。
水力控制閥的主要工作原理是利用上、下閥腔的壓力差控制閥盤的運動，再通過旁通管路和各種導閥的不同接法實現不同用途。 都是用在常溫、低壓、物理及化學性質類似于水的介質中。例如：遙控浮球閥、減壓閥、緩閉止回閥、流量控制閥、持壓 / 泄壓閥、電動閥、水泵控制閥、壓差平衡閥、緊急關閉閥、定水位閥等。如果在選材上有所突破，該類閥還可使用于中溫、中壓或有腐蝕性的管道中。

性能規范

P N ( M P a )
 1.0
 1.6
 2.5
密封試驗(MPa)
 1.1
 1.76
 2.75
氣密封試驗(MPa)
 0.6
 0.6
工作溫度
 ≤ 80℃
適用介質
 水及物理、化學性質類似于水的介質

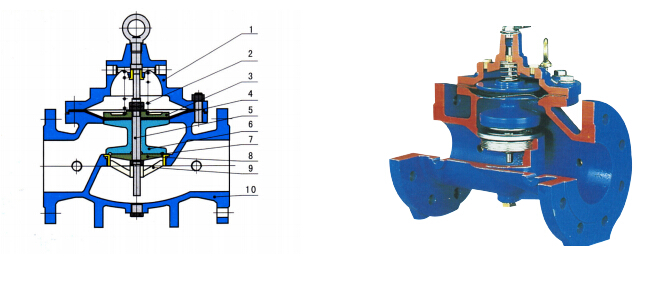

產品主要結構簡圖


主要零部件材料

NO.
 部件名稱
 選用材料
1
 閥蓋
 灰鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
2
 彈簧
 彈簧鋼、不銹鋼
3
 膜片壓板
 灰鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
4
 膜片
 丁腈尼龍、強化橡膠、三元乙丙、尼龍強化橡膠
5
 閥桿
 2Cr13
6
 閥盤
 灰鑄鐵、球墨鑄鐵、碳鋼、銅、不銹鋼
7
 O 型圈壓板
 灰鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
8
 閥座
 銅合金、不銹鋼
9
 閥體
 灰鑄鐵、球墨鑄鐵、碳鋼、不銹鋼

特點及優點

閥體采用全通道、流線型設計，流體阻力小，流量大。體、蓋、活塞缸連接處由密封墊和密封環雙重密封，無外漏。閥體、活塞缸、活塞雙重導向，動作平衡、可靠。全不銹鋼活塞缸、整體鑄造活塞、NBR 密封環，完美組合大大延長使用壽命。引進國外先進技術的可拆卸閥座，結構巧妙、構思新穎、方便維修更換。帶倒流孔的活塞缸，適當增加阻尼，使得活塞運動更趨于平穩。

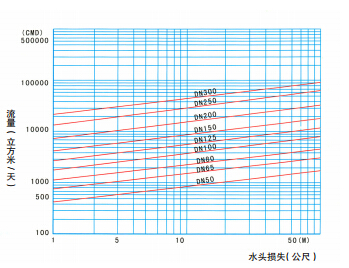

主閥流量曲線圖


CMD －立方米 / 天；M －米
閥門的測試狀況為閥門全開。
閥蓋與閥體上的內凹槽通過活塞缸的外圓定位，確保 閥盤、活塞、指示桿同心，使閥盤運動自動，從而提 高主閥的靈敏度，即使在流量或壓力波動不大的情況 下，活塞式水力控制閥亦能可靠地工作。

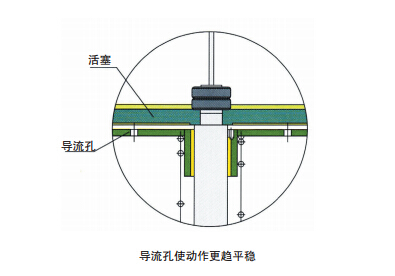

為了使閥盤上下產生壓差，活塞的面積必須大于閥盤 的面積，這樣在大口徑的閥門中活塞面積很大，動作 平穩性較差?；钊椎牡撞吭O(shè)計了導流孔結構，適當 地增加閥盤運動的阻尼，使閥盤的運動更趨于平穩， 從而提高閥門的可靠性，減少故障的發生。導游孔均 勻分布在活塞缸的底平面上，并視閥門口徑的大小決 定導流孔的數量和尺寸。
閥體頸部有一定寬度的加工面，與不銹鋼活塞缸的外 圓配合，使得活塞缸在閥體內平衡固定；帶有兩道密 封圈的活塞在經過行磨的活塞缸內壁作上下運動，活 塞缸下端設計成帶銅襯套的導向孔，形成雙重導向， 即使口徑再大的閥門也能確保其運動自如、平衡，從 而提高使用壽命和安全可靠性。
