控制系統的應用
型號：

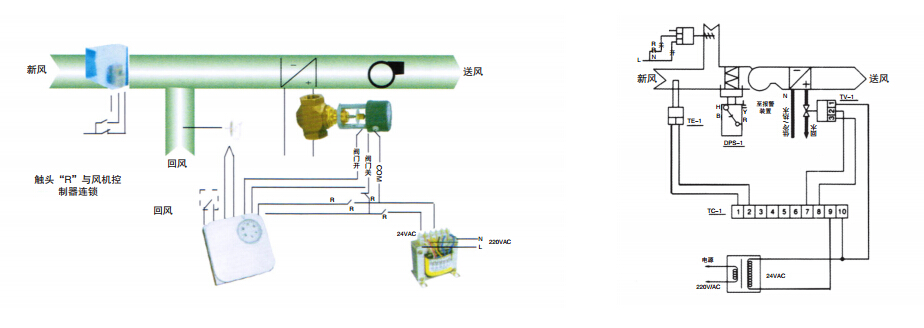

空氣處理機組控制系統原理及動作說明

圖示系統為電動二 ( 三 ) 通閥與各驅動器配套應用于二管式冷／熱水二用空氣處理機組控制系統，該套系統主要由比例加積分溫度控制、裝在回風管內的溫度傳感器、電動調節閥以及驅動器組成?？刂破鞯淖饔檬前褱囟葌鞲衅魉鶛z測到的溫度與控制器設定的溫度相比較，并根據比較的結果輸出相應的電壓信號，來控制電動閥門的動作，使送風溫度保持在所需要的范圍。系統的轉換開關為冬季和夏季的轉。

空調箱機組控制系統

系統名稱	代號	型號	說明
TC 調節閥溫度控制系統	TE-1	TS 系列	風管式溫度傳感器
	TC-1	TC8052	比例積分溫度控制器
	TV-1		執行器
	TV-1		調節閥體
	B-1	TE-40	變壓器
	DPS-1	P74JA	壓差開關
	DA-1	KL-9100	風門驅動器

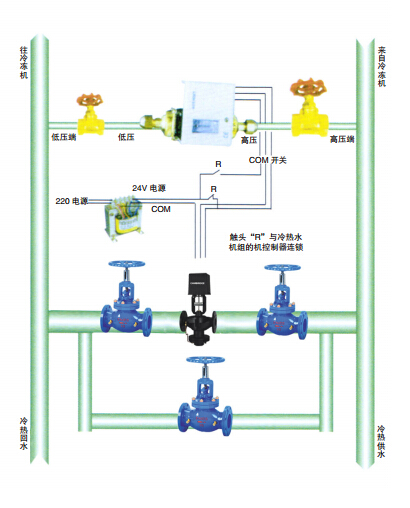

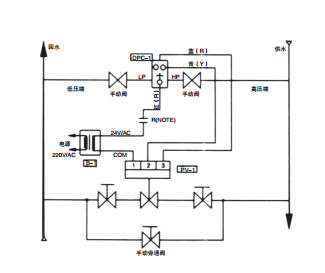

壓差旁通控制系統原理及動作說明

工作原理

本控制系統由如圖所示各部分組成，壓差控制器DPC-1 對系統的進水與回水壓差進行檢測，并根據檢測結果對調節閥進行調節控制，從而使進水與回水間實現旁通，以保持所要求的壓差值。觸點 R 和 Y接通即壓差增大，觸點 R 和 B 接通即壓差減少。

壓差旁路控制系統

系統名稱	代號	型號	說明
Pc 壓差控制系統	DPC-1	P74JA	壓差控制器
	TV-1		調節閥體
	TV-1		執行器
	B-1	TE-40	變壓器

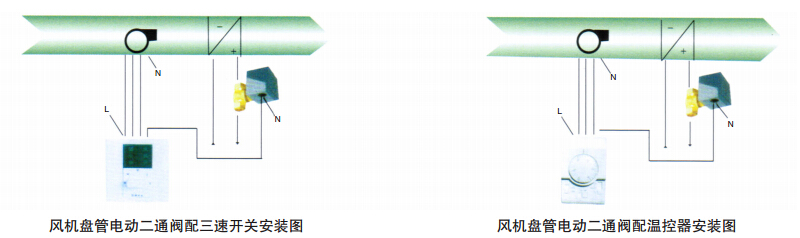

風機盤管空調器控制原理及動作說明 ( 三速開關、溫控器、電動閥 )

電動閥控制原理
電動閥的動作受溫控制器的直接控制，當電動閥得電時．閥門開啟，向盤管供應冷凍水或熱水：當電動閥失電時，閥門關閉。從而房間溫差維持在設定范圍之內。

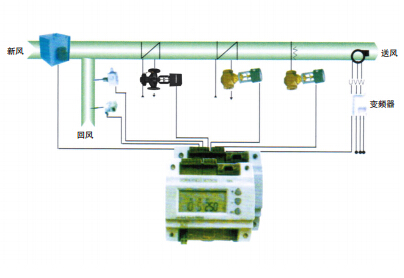

空調 DDC 監控系統的主要控制功能和管理功能

工作原理

根據溫度傳感器、濕度傳感器提供的溫、濕度與設定值作 PID計算，控制電動調節閥的開度。以保持送風溫度、濕度。能量控制及管理功能。即根據建筑物實際冷、熱負荷，對空調系統中的風系統和水系統進行控制，自動控制冷熱水設備運行狀態及運行參數，使整個空調系統達到最佳節能狀態。對空調系統及其冷、熱源系統的相關參數進行調節控制及監測?？照{(diào)設備如水機組、泵、風機等在規定時間的啟?？刂?，以達到節能目的，自動累積空調設備的運行時間，維修期間報警，以便更換或維修相關設備，延長設備使用壽命，提高設備的運行質量。根據空調設備運行時間自動切換工作及設備，保持設備良好的工作狀態。對空調系統的能量消耗進行計量，計費。各種物業管理文本的自動形成、打印及查詢?？梢愿鶕?jù)現場的情況和用戶的要求。對各種程式的參數及連接點進行個性和設定。

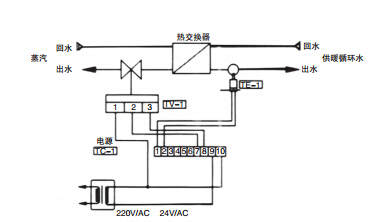

熱交換器溫度控制原理及動作說明
